LYCS板壳式空气预热器
更新时间：2022-10-26 10:02:48点击次数：2205次
LYCS板壳式空气预热器
2006年许栋五、虞戈同高工研发抗露点腐蚀板壳式空气预热器。虞戈同高工是我国唯一连续数十年研发石化加热炉板壳式空气预热器专家，80年代被洛阳石化工程公司安排学习国外板壳式空气预热器（换热效果优于管壳式）；90年代研发碳钢板壳式空气预热器，和溧阳恒祥特钢申报国家专利，在1992年虞戈同高工设计的中石化茂名6万标立制氢炉和中石油辽阳石化5万标立制氢炉应用。

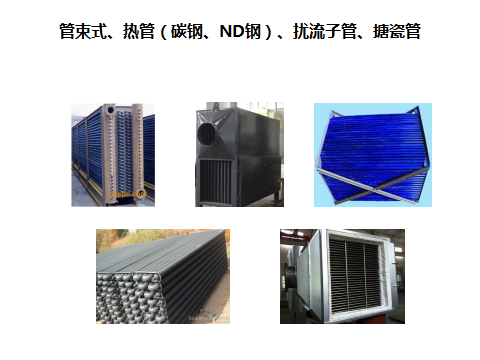

许栋五和虞戈同梳理了国内外空气预热器选材，碳钢、ND钢、不锈钢不具备抗露点腐蚀的性能，搪瓷管也没有长周期运行的案例。
.png)

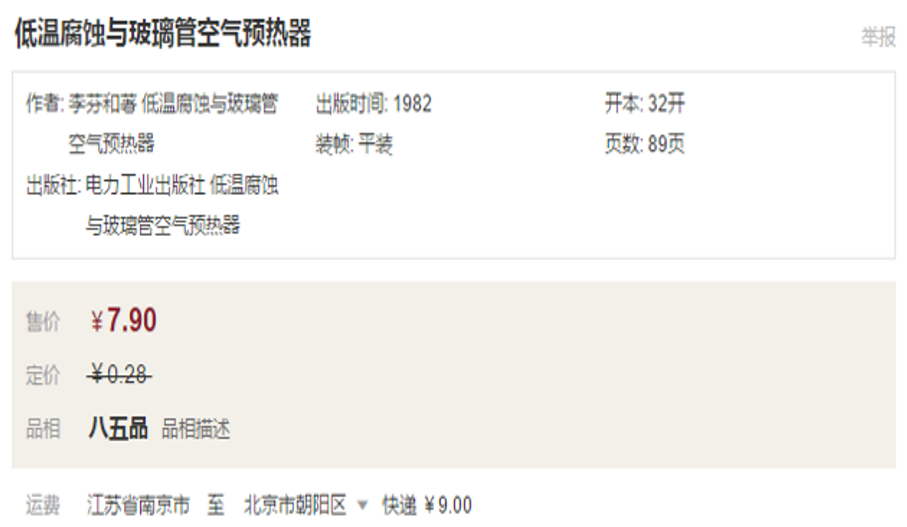

许栋五、虞戈同高工考虑玻璃，我国八十年代曾进行玻璃管空气预热器应用。
.png)
质疑玻璃空气预热器为什么没有继续使用，请教洛阳玻璃集团专家，告知：玻璃超过120℃存在不确定性，加热炉的“闪爆”现象会直接损坏玻璃，放弃。
参照国外主流空气预热器-铸铁双向双翅片板进行了研发，考虑国外优先考虑大规模生产长周期，不考虑大幅度降低排烟温度，烧气。如中海油惠州国外420万吨/年焦化炉空气预热器采用双向双翅片铸铁板，设计排烟温度160℃，我国加热炉烧油普遍，积灰结垢必然是瓶颈，放弃。

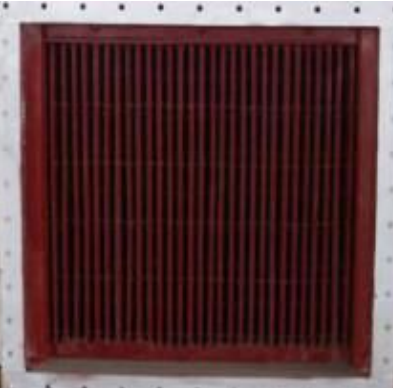

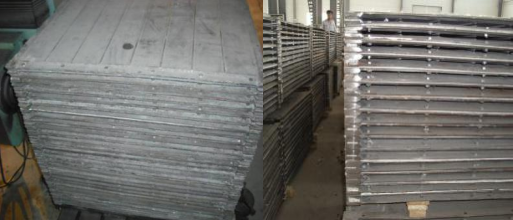

许栋五、虞戈同高工研发了铸铁平板，厚5mm，每片面积1m2。
.png)
铸铁平板铸造过程中温度降低较快（双翅片因双面翅片局部温度高成品率高），容易形成孔洞。铸铁为母材的孔洞，需要用镍焊条技术高超的技工焊接漏洞，成本超过板材自身，因此出现孔洞的铸铁低合金板没有修复价值，造成成品率低下。
铸铁具有优良的抗露点腐蚀性能，添加微量元素，进一步提高抗腐蚀性能。但是，会加重铸造件的形变，是成品率低的又一要素。
虞戈同高工提出空气预热器200℃为界分为高温区、低温区，高温区采用1.5mm厚的考登钢板；低温区采用铸铁平板。

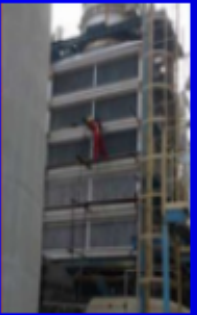

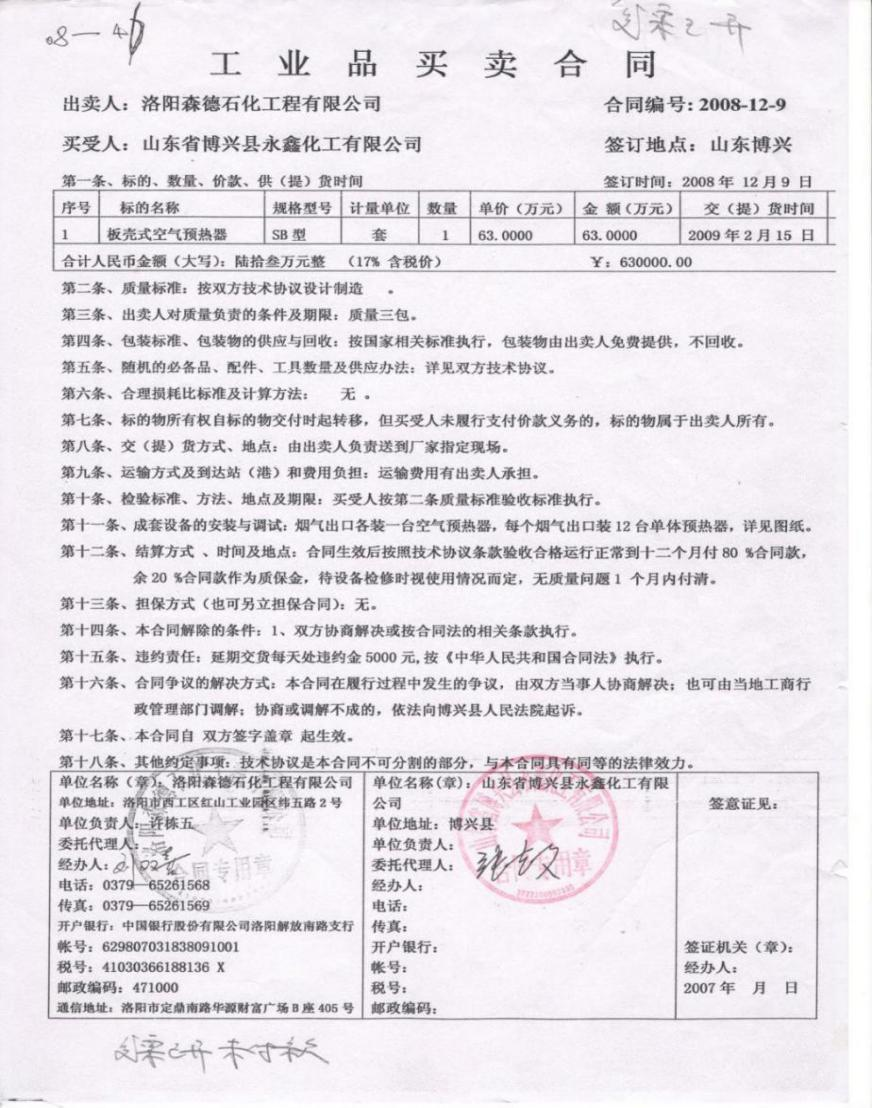

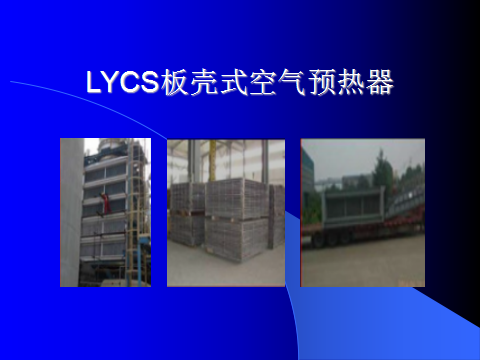

2008 年首用于山东永鑫石化焦化炉,采用先用后付款模式，率先填补我国石化企业加热炉抗露点腐蚀板壳式空气预热器应用空白。
.png)

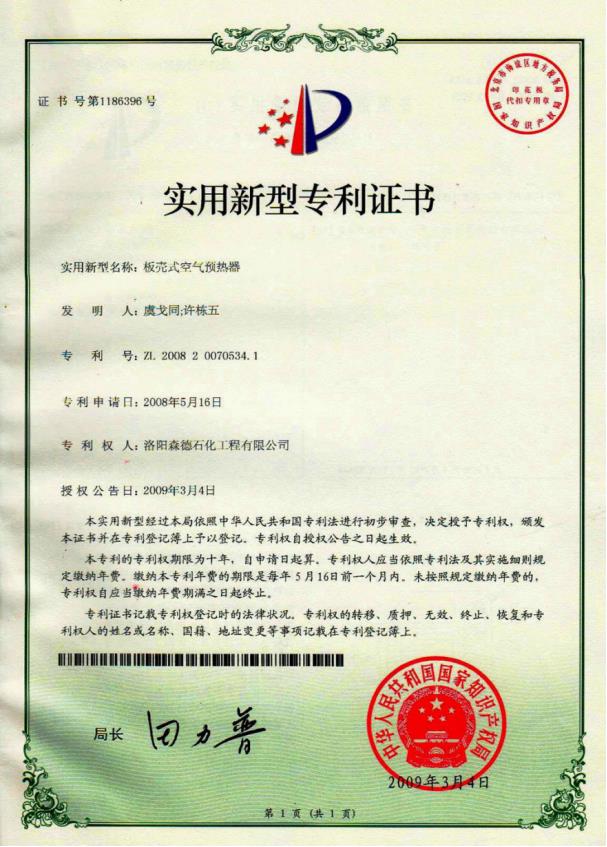

2008 年获国家（专利号：ZL200820070534.1）实用新 型专利，专利人：虞戈同、许栋五
.jpg)

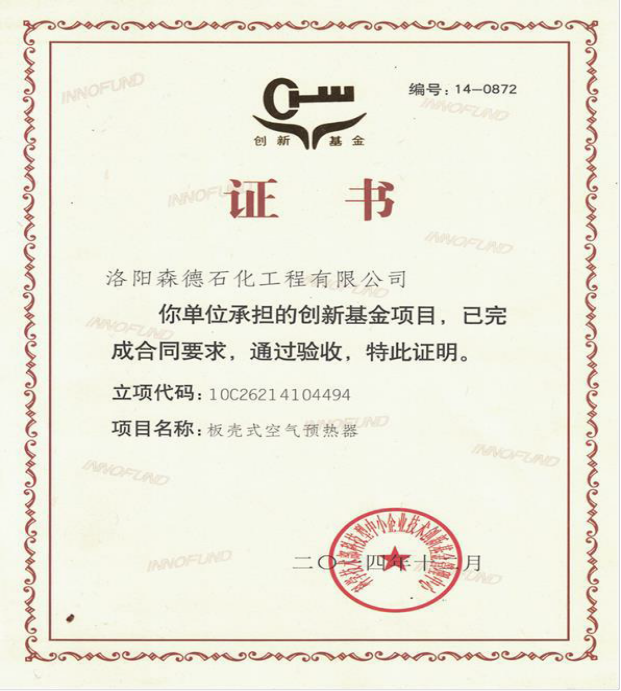

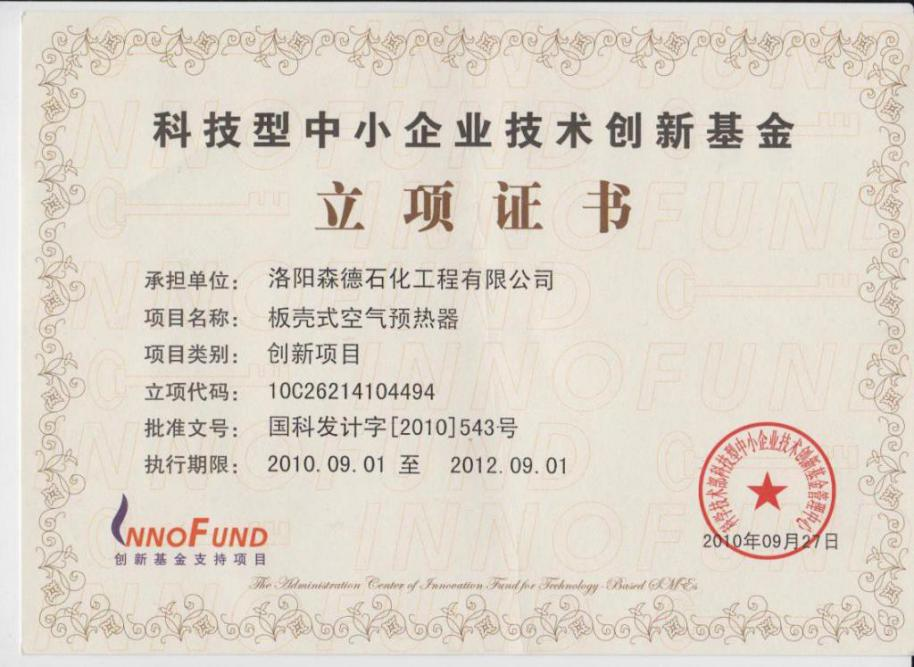

LYCS 板壳式空气预热器铸铁平板是国内唯一结构，得到国家科技部创新基金立项，前置条件必须是国内唯一。2010年得到立项，2014年验收合格。
.png)
.png)
2008年，虞戈同高工报告，溧阳市恒祥特钢机械制造有限公司私下邀请他前去授聘研发抗露点腐蚀空气预热器，我公司考虑到我公司已经开创抗露点腐蚀板壳式空气预热器应用空白，抗露点腐蚀空气预热器，缺口极大，更多企业参与进来，是对社会贡献。同意虞戈同高工给我公司继续设计情况下到江苏恒祥特钢工作。
许栋五和虞戈同梳理了国内外空气预热器选材，碳钢、ND钢、不锈钢不具备抗露点腐蚀的性能，搪瓷管也没有长周期运行的案例。许栋五、虞戈同高工考虑玻璃，我国八十年代曾进行玻璃管空气预热器应用。
质疑玻璃空气预热器为什么没有继续使用，请教洛阳玻璃集团专家，告知：玻璃超过120℃存在不确定性，加热炉的“闪爆”现象会直接损坏玻璃，放弃。
参照国外主流空气预热器-铸铁双向双翅片板进行了研发，考虑国外优先考虑大规模生产长周期，不考虑大幅度降低排烟温度，烧气。如中海油惠州国外420万吨/年焦化炉空气预热器采用双向双翅片铸铁板，设计排烟温度160℃，我国加热炉烧油普遍，积灰结垢必然是瓶颈，放弃。
许栋五、虞戈同高工研发了铸铁平板，厚5mm，每片面积1m2。
铸铁平板铸造过程中温度降低较快（双翅片因双面翅片局部温度高成品率高），容易形成孔洞。铸铁为母材的孔洞，需要用镍焊条技术高超的技工焊接漏洞，成本超过板材自身，因此出现孔洞的铸铁低合金板没有修复价值，造成成品率低下。
铸铁具有优良的抗露点腐蚀性能，添加微量元素，进一步提高抗腐蚀性能。但是，会加重铸造件的形变，是成品率低的又一要素。
虞戈同高工提出空气预热器200℃为界分为高温区、低温区，高温区采用1.5mm厚的考登钢板；低温区采用铸铁平板。
2008 年首用于山东永鑫石化焦化炉,采用先用后付款模式，率先填补我国石化企业加热炉抗露点腐蚀板壳式空气预热器应用空白。
2008 年获国家（专利号：ZL200820070534.1）实用新 型专利，专利人：虞戈同、许栋五
LYCS 板壳式空气预热器铸铁平板是国内唯一结构，得到国家科技部创新基金立项，前置条件必须是国内唯一。2010年得到立项，2014年验收合格。
2008年，虞戈同高工报告，溧阳市恒祥特钢机械制造有限公司私下邀请他前去授聘研发抗露点腐蚀空气预热器，我公司考虑到我公司已经开创抗露点腐蚀板壳式空气预热器应用空白，抗露点腐蚀空气预热器，缺口极大，更多企业参与进来，是对社会贡献。同意虞戈同高工给我公司继续设计情况下到江苏恒祥特钢工作。

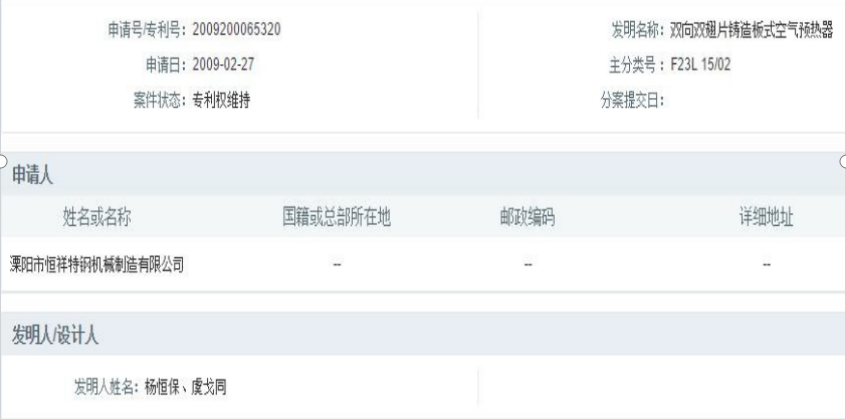

中国专利审查信息查询网截图

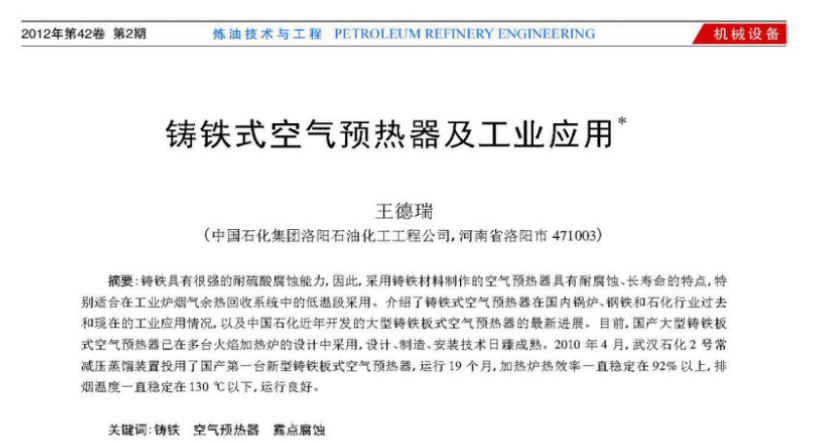

虞戈同高工主研发的首套双向双翅片铸造板空气预热器2010年4月武汉石化2号500万吨/年常减压首用。
.png)

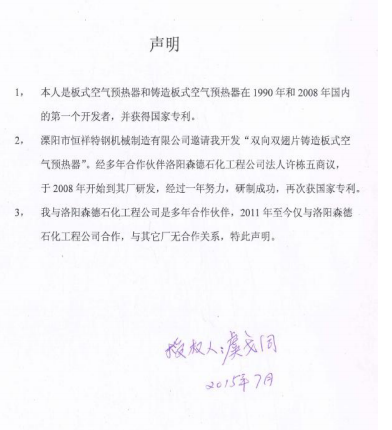

2012年虞戈同高工被告知，不得给洛阳森德继续设计，否则离开。虞戈同高工选择回到洛阳森德，为证风节，展示虞戈同高工声明。
.png)

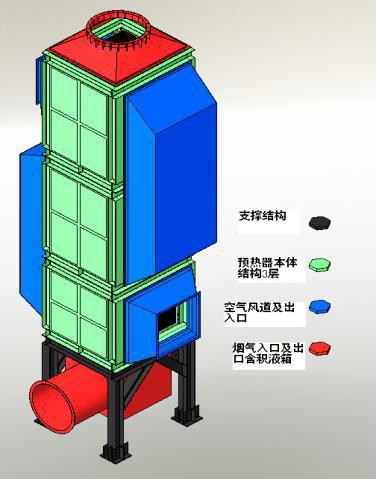

铸铁平板和铸铁双向双翅片铸造板单位体积换热面积相当，因为， 铸造合金平板组合板间距 15mm，双翅片铸造板组合板间距 60mm。
.png)
.png)

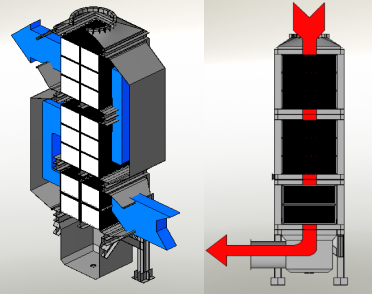

铸铁平板空气预热器与双向双翅片铸铁板空气预热器对比，单位体积换热面积、重量，空气预热器外 形尺寸相当。
.png)
.png)
许栋五2009年创新水冲洗积灰结垢，发挥铸造纯平板竖直放置，不易积灰结垢，积灰结垢后容易水冲洗清掉，在山东烧油浆、煤焦油、油工况，进行大幅度降低排烟温度探索应用。
.png)
.png)
2008 年首用于山东永鑫石化焦化炉,采用先用后付款模式，率先填补我国石化企业加热炉抗露点腐蚀板壳式空气预热器应用空白。
.png)
LYCS 板壳式空气预热器 2008 年获国家（专利号：ZL200820070534.1）实用新 型专利，专利人：虞戈同、许栋五。
.jpg)

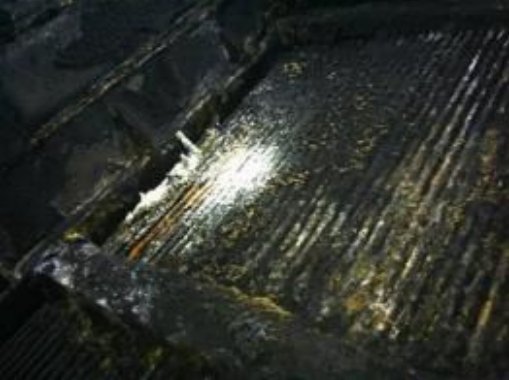

2009年设计排烟温度140℃的LYCS板壳式空气预热器在锦西300万吨/年常压炉（油气混烧）积灰结垢堵塞。
.png)
空气预热器露点腐蚀主要是积灰结垢后的垢下腐蚀，主要发生在空气预热器低温区，烟气被不断取热后温度降低，冷空气进入与烟气混合发生液化，产生积灰结垢。
.png)
许栋五在锦西石化现场看到雨水溶解灰垢后，在空气预热器设置水冲洗机构。在山东民企烧油浆、煤焦油、油、油气混烧、不脱硫瓦斯工况的常减压装置不断大幅度降低排烟温度，保用6年。连续14台空气预热器采用先用后付款模式，铸铁平板结构显现水冲洗积灰结垢优势，获得了技术突破。

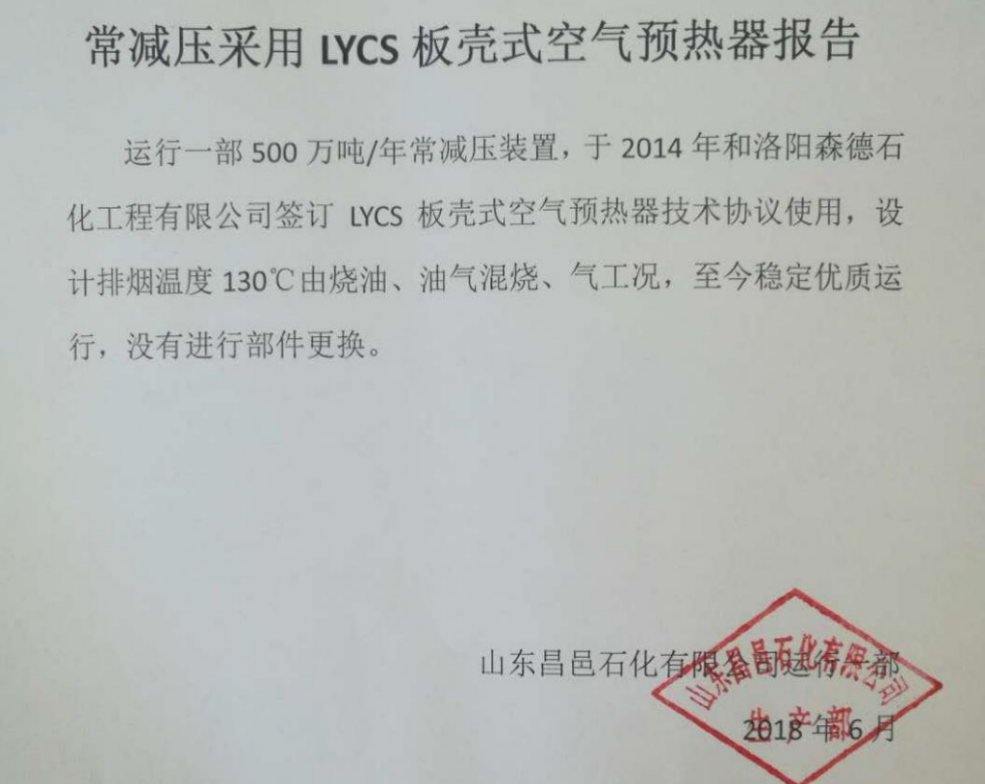

2014年昌邑500万吨/年常减压油气混烧，设计排烟温度130℃（制造＜120℃）2021年检修更换，LYCS空气预热器使用8个年头。
.png)
.png)
2012年虞戈同高工被告知，不得给洛阳森德继续设计，否则离开。虞戈同高工选择回到洛阳森德，为证风节，展示虞戈同高工声明。
铸铁平板和铸铁双向双翅片铸造板单位体积换热面积相当，因为， 铸造合金平板组合板间距 15mm，双翅片铸造板组合板间距 60mm。
铸铁平板空气预热器与双向双翅片铸铁板空气预热器对比，单位体积换热面积、重量，空气预热器外 形尺寸相当。
许栋五2009年创新水冲洗积灰结垢，发挥铸造纯平板竖直放置，不易积灰结垢，积灰结垢后容易水冲洗清掉，在山东烧油浆、煤焦油、油工况，进行大幅度降低排烟温度探索应用。
2008 年首用于山东永鑫石化焦化炉,采用先用后付款模式，率先填补我国石化企业加热炉抗露点腐蚀板壳式空气预热器应用空白。
LYCS 板壳式空气预热器 2008 年获国家（专利号：ZL200820070534.1）实用新 型专利，专利人：虞戈同、许栋五。
2009年设计排烟温度140℃的LYCS板壳式空气预热器在锦西300万吨/年常压炉（油气混烧）积灰结垢堵塞。
空气预热器露点腐蚀主要是积灰结垢后的垢下腐蚀，主要发生在空气预热器低温区，烟气被不断取热后温度降低，冷空气进入与烟气混合发生液化，产生积灰结垢。
许栋五在锦西石化现场看到雨水溶解灰垢后，在空气预热器设置水冲洗机构。在山东民企烧油浆、煤焦油、油、油气混烧、不脱硫瓦斯工况的常减压装置不断大幅度降低排烟温度，保用6年。连续14台空气预热器采用先用后付款模式，铸铁平板结构显现水冲洗积灰结垢优势，获得了技术突破。
2014年昌邑500万吨/年常减压油气混烧，设计排烟温度130℃（制造＜120℃）2021年检修更换，LYCS空气预热器使用8个年头。
